磁性接近開關怎么接線

文章來源:接近開關百科 2021-09-28 17:57:02 90 磁性接近開關 液位開關怎么接線圖 磁性開關怎么接線

磁性接近開關因位移傳感器會根據不同的原理和方法完成,所以導致不同的位移傳感器會對物體的“感知”方法也不相同。它的種類很多,其中最主要的幾款有霍爾接近開關、電容式接近開關、TCK磁性開關等,接下來會詳細介紹其中兩款接近開關。

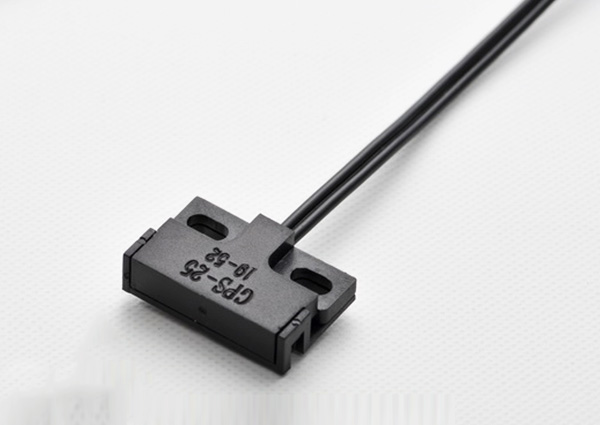

液位開關怎么接線圖


1、霍爾接近開關介紹

霍爾元件是一種磁敏元件,利用霍爾元件做成的開關,叫做霍爾開關。當磁性物件移近它時,開關檢測面上的霍爾元件因產生霍爾效應而使開關內部電路狀態發生變化,由此識別附近有磁性物體存在,進而控制開關的通或斷。這種接近開關的檢測對象必須是磁性物體。


2、電容式接近開關介紹

電容式接近開關的測量通常是構成電容器的一個極板,而另一個極板是開關的外殼。這個外殼在測量過程中通常是接地或與設備的機殼相連接,當有物體移向接近開關時,不論它是否為導體,由于它的接近,總要使電容的介電常數發生變化,從而使電容量發生變化,使得和測量頭相連的電路狀態也隨之發生變化,由此便可控制開關的接通或斷開。這種接近開關檢測的對象,不限于導體,可以絕緣的液體或粉狀物等。


3、磁性接近開關怎么接線

(1)磁性接近開關的符號介紹


棕色(BN):表示為接電源正極的電源線。


藍色(BU):表示為接電源負極的電源線。


黑色(BK):表示為常開輸出的輸出線。


白色(WH):表示為常閉輸出的輸出線。


NPN:表示為負載接線為黑色,電源正極為另一端負載。


PNP:表示為負載接線為黑色,電源負極為另一端負載?! ?/p>


4、磁性接近開關的接線方法

磁性接近開關分為兩線制和三線制兩種,兩線制接近開關有較為簡單的接線方法,即直接與負載串聯后接通到電源上,但是其中三線制接近開關又有兩種不同的接線方法,即NPN型和PNP型。


5、磁性接近開關的兩種接線不同之處

兩種不同接線方法的相同之處在于,都是在電源正端接棕線,負載應該接黑線,而在電源OV端應該接藍線。兩種接線方法的不同在于,在負載另一端接到電源正端的是NPN型,接到電源OV端的是PNP型。


磁性接近開關的接線需要按照不同的產品操作說明流程和注意事項來操作,而不是采取其他的方式,這樣可以更大程度的避免二次操作。
